ALLTRI(삼각형 STATOR)

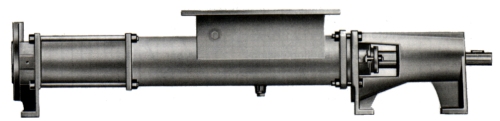

     HOPPER & FEEDER TYPE

 주요소로 회전체인 ROTOR 1 개와 고정체인 STATOR 1 개로 구성되며 축에 전달된 TORQUE는 연결부인 UNIVERSAL JOINT에 의해 ROTOR에 전달되어 STATOR의 일정한 CHAMBER(방)의 체적만큼 유체가 이송됨.

 이송압력에 따라 ROTOR 및 STATOR의 길이를 달리할 수 있다(2-STAGES, 4-STAGES.../ 압력 6, 8,12,16,24,48 ...bar).또한,32개 TYPE(소용량~대용량, HORIZONTAL, VERTICAL, HOPPER & FEEDER TYPE, STATOR 나선형, ROTOR 원형/STATOR 삼각형 나선구조, 각산업별 전용구조 등)의 펌프들을 다양하게 생산되므로 어떠한 용도 및 설치조건에도 쉽게 적용.설치할 수 있도록 다양한 ECCENTRIC SCREW PUMP를 공급하고 있음.

 ALLWEILER ECCENTRIC SCREW PUMP는 연속적인 운전이 요구되는 공정에 문제없이 운전할 수 있도록 HEAVY DUTY 설계로 성능.내구성에서 타사 펌프에 비해 탁월함.
ROTOR는 내마모성 금속(공구강,S.S 304,S.S 316,기타특수재질)으로 구성되며,STATOR는 ELASTOMER (NBR,HYPALON,VITON,TEFLON 등)으로 구성되어 있다.

 특히,신제품(특허품)으로서 "TRICALL"로 불리는 PUMP는 타원형 ROTOR,삼각형 STATOR로 설계되어 기존의 모노 SCREW PUMP에 비해 보다 개선된 유량(1.5배),압력(8 bar/stage)을 발휘할 수 있어 타사의 펌프에 비해 성능이 탁월하여 경제성이 월등함.

성능:



CAPACITY (M3/Hr.)

: 0.6 ~ 450.

Diff.Pressure (Kg/Cm2)

: 0 ~ 48

Viscosity (Cst.)

: 1,000,000. 까지.

Temp. (℃ )

: 150 까지.

용도:

 이 PUMP는 정량(용적형) PUMP로서 적은 PULSATION(맥동)으로 주로 고점성, SLUDGE, POLYMER, 화학액체, 제지/PULP, 식품, 당밀, 물엿, 사료, 분뇨, 물, SOLVENT, PAINT, LATEX, 접착제, 유지 등 적용범위가 다양함.
이 PUMP의 취약점은 고온 공정에는 사용이 불가능 하며(사용MAX.온도 150℃).고RPM에서 사용불가.

 장점은 흡인력이 탁월하며,초기투자비가 저렴하다.
마모성이 강한 SLURRY가 함유된 액체이송에는 ALLWEILER HOSE PUMP로 적용할 수 있음.

 펌핑하는 액체에 긴섬유.덩어리 등이 포함되어 있으면 펌프가 쉽게 흡입할 수 있도록 ALLWEILER ECCENTRIC SCREW PUMP흡입 전단에 ALLWEILER에서 생산하는 MACERATOR(습식 파쇄기)를 동시에 설치하면 막힘현상을 막을 수 있으며,그렇지 않으면 PUMP의 STATOR가 쉽게 파손되는 경우가 있음.
